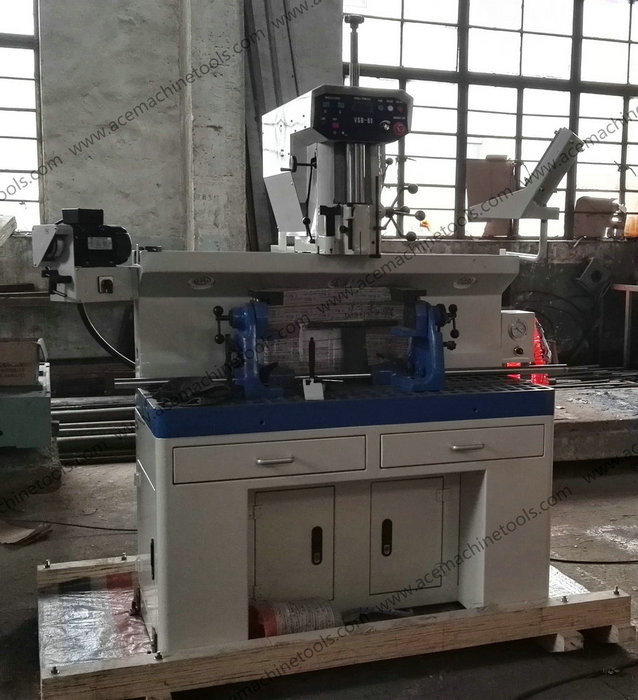

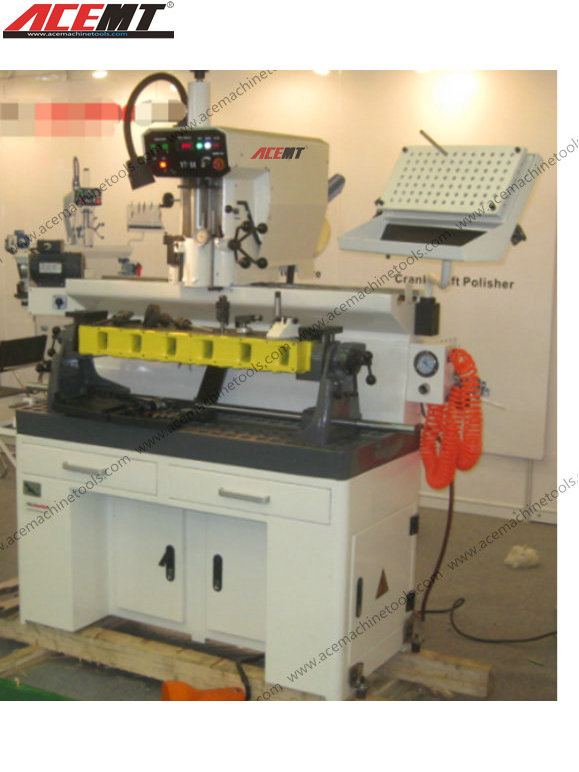

Valve Guide and Valve Seat (VSB-60)

Valve Guide and Valve Seat(VSB-60)


This machine is mainly used in repairing and renewing inlet and outlet valve holes on internal combustion engines on automobiles and motorcycles.  It has three major functions:
1.1 With an appropriate positioning mandrel, the forming cutter can do a repair job on a hole of the diameter within Φ 14 ~ Φ 63.5 mm on the tapered working surface on s valve retainer (The cutters needed for forming special cone angles and the special positioning mandrels, whose dimensions are not in the configuration of the equipment, can be ordered with a special order).
1.2  The machine is able to remove and install valve seat rings of the diameters Φ 23.5 ~ Φ 76.2 mm (The cutters and installing tools need to be ordered with a special order).
1.3  The machine is able to renew or remove a valve guide, or replace it with a new one (The cutters and installing tools need to be ordered with a special order).
This machine is suitable for renewing and repairing the inlet and outlet valve holes of the diameters within Φ 14 ~ Φ 63.5 mm on the cylinder heads of most of the engines.

Diameters of boring holes on valve seat sealing surfaces    Φ 14 ~ Φ 63.5 mm
Diameters of boring holes on valve retainers            Φ 23.5 ~ Φ 76.2 mm
Max. travel of spindle                                        175 mm
Max. length of cylinder head clamped                          1220 mm
Swing angle of spindle                                      -12° ~ 12°
Rotating angle of cylinder head fixture                             360°




(Main Technical Parameters)


Description	Technical Parameters
Working Table Dimensions (L * W)	1245 * 410 mm
Fixture Body Dimensions (L * W * H)	1245 * 232 * 228 mm
Max. Length of Cylinder Head Clamped	1220 mm
Max. Width of Cylinder Head Clamped	400 mm
Max. Travel of Machine Spindle	175 mm
Swing Angle of Spindle	-12° ~ 12°
Rotating Angle of Cylinder Head Fixture	0 ~ 360°
Conical Hole on Spindle	30°
Spindle Speed (Infinitely Variable Speeds)	50 ~ 380 rpm
Main Motor (Converter Motor)	Speed 3000 rpm(forward and reverse)   0.75 kW fundamental frequency  50 or 60 Hz
Sharpener Motor	0.18 kW
Sharpener Motor Speed	2800 rpm
Vacuum Generator	0.6 ≤ p ≤ 0.8 Mpa
Working Pressure	0.6 ≤ p ≤ 0.8 Mpa
Machine Weight (Net)	700 kg
Machine Weight (Gross)	950 kg
Machine External Dimensions (L * W * H)	184 * 75 * 195 cm
Machine Packing Dimensions (L * W * H)	184 * 75 * 195 cm
