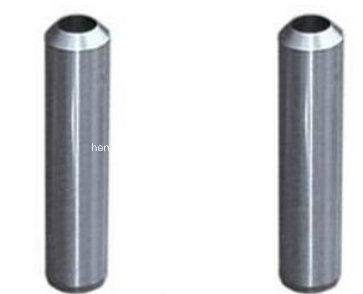

Engine valve guide for TOYOTA 1FZ
PRODUCT DETAILS
1) Valve guide is the guide of engine valve, the valve guide role, and make the valve stem heat by the valve guide to the cylinder cover(head);
2) Material: powder metallurgy, casting iron, manganese bronze, brass;
3) Surface treatment: polished;
4) The characteristics: high temperature resistance, wear resistance, self-lubrication, etc.
MATERIAL ANALYSIS |
| C | SI | P | MN | S | CR | NI | MO | CU | BHN | | |
1001 | 2.9-3.6 | 2.0-2.5 | 0.25MAX | 0.4-1.0 | 0.15MAX | N/A | N/A | N/A | N/A | 180-269 | | |
1003 | 3.1-3.6 | 2.0-2.5 | 0.25MAX | 0.4-1.0 | 0.15MAX | 0.10-0.5 | 0.2-0.6 | 0.1-0.3 | 0.2-0.6 | 200-269 | | |
| Cu | Pb | Zn | Fe | Al | Sn | Sb | Bi | P | Ni | Si | Mn |
manganese bronze | 57.81 | 0.72 | | 0.33 | 0.98 | 0.3 | 0.03 | 0.002 | 0.01 | 0.25 | 0.43 | 1.66 |
STRONG CAPABILITY
1) Production: more than 300000pcs/month;
2) Certification: ISO9001, ISO16949, Ts16949, ISO14001, etc.;
3) We have ANGOLA branch;
4) Brand: XYTOSAN, OSVAT, GPM, PAGZD, GEO, KOSFA, etc.;
5) MOQ: 1pc if have stocks & 1000pcs for producing.
Engine Valve Guide For TOYOTA:
ENGINE | IN EX | O.E.M NO. | MATERIAL DIMENTIONS |
TYPE | CYL | L | OD | ID |
B,2B,BU | 4 | IN | 11122-56010/20 | 62 | 14 | 9 |
- |
EX | 11122-56010/20 | 62 | 14 | 9 |
- |
3B,13B,11B, 14B,DG,DV26 | 4 | IN | 11122-56030 | 62 | 14 | 9 |
- |
EX | 11122-56030 | 62 | 14 | 9 |
- |
D,2D | 6 | IN | 11122-76020 | 75 | 15 | 10 |
- |
EX | 11122-76020 | 75 | 15 | 10 |
- |
J,2J,JK-170 | 4 | IN | 11122-46010 | 57 | 14 | 9 |
- |
EX | 11126-46010 | 62 | 14 | 9 |
- |
2K,3K,4K, 5K,3KH, | 4 | IN | 11122-24020 | 46 | 13 | 8 |
- |
EX | 11126-24020 | 50 | 13 | 8 |
- |
2R | 4 | IN | 11122-31012 | 59 | 14 | 8 |
11122-31010 |
EX | 11122-31012 | 59 | 14 | 8 |
11122-31010 |
5R-OLD | 4 | IN | 11122-44010 | 53 | 14 | 8.5 |
- |
EX | 11122-44010 | 53 | 14 | 8.5 |
- |
5R-NEW | 4 | IN | 11122-44011 | 50 | 14 | 8.5 |
- |
EX | 11126-44011 | 50 | 14 | 8.5 |
- |
6R,7R,8R, 16R,18R,19R | 4 | IN | 11122-33011 | 53 | 14 | 8 |
11122-34010 |
EX | 11126-33011 | 57 | 14 | 8 |
11126-34010 |
3P,4P, 4R,9R,12R | 4 | IN | 11122-23010/20 | 50 | 14 | 8 |
11122-31020 |
EX | 11126-31020/10 | 50 | 14 | 8 |
- |
T,2T,3T, 12T,13T | 4 | IN | 11122-25020/21 | 54 | 13 | 8 |
- |
EX | 11126-25020/21 | 50 | 13 | 8 |
- |
1W,W04D, W06D,W06E | 4
6 | IN | 11122-1140 | 56 | 14 | 9 |
- |
EX | 11122-1140 | 56 | 14 | 9 |
- |
2Y,3Y | 4 | IN | 11122-71020 | 50 | 13 | 8 |
- |
EX | 11126-71020 | 52 | 13 | 8 |
11126-71020 |
F,2F 3F 4F | 6 | IN | 11122-61011 | 54 | 14 | 8 |
11126-61021 |
EX | 11126-61011 | 59 | 14 | 8 |
11126-61021 |
L,2L | 4 | IN | 11122-54010/11 | 61 | 14 | 8.5 |
- |
EX | 11126-54011 | 61 | 14 | 8.5 |
- |
5M | 6 | IN | -52142 | 50 | 13 | 8 |
- |
EX | 11126-45020 | 59 | 13 | 8 |
- |
M 2M 4M | 4 | IN | 11122-41020 | 50 | 13 | 8 |
- |
EX | 11126-41020 | 59 | 13 | 8 |
11126-45020 |
4AFE 16V | 8 | IN | 11122-15030 | 38 | 11 | 6 |
- |
EX | 11122-15030 | 38 | 11 | 6 |
- |
5F,11Z 1Z | 6 | IN | 11122-76004 | 56 | 14 | 8.9 |
- |
EX | - | 56 | 14 | 8.9 |
- |
1S,2S 13TU | 8 | IN | 11122-63020 | 48 | 13 | 8 |
- |
EX | 11126-63020 | 52 | 13 | 8 |
- |
4AG 4A 7A | 8 | IN | 11122-16020 | 40 | 11 | 6 |
11122-42010 |
EX | - | 40 | 11 | 6 |
|
1Z | 4 | IN | 11122-76004-71 | 56 | 14 | 9 |
- |
EX | - | 56 | 14 | 9 |
- |
TOYOTA 24V | 14 | IN | - | 34 | 10.3 | 5.5 |
- |
EX | - | 40 | 10.3 | 5.5 |
- |
15B | 8 | IN | 11122-58010 | 59 | 11.6 | 7 |
- |
EX | - | 59 | 11.6 | 7 |
- |
1A,2A, 3A,4A | 4 | IN | 1122-15020 | 43 | 11.5 | 7 |
- |
EX | 11126-15020 | 49 | 11.5 | 7 |
- |
H,2H | 6 | IN | 11122-68010 | 58 | 14 | 9 |
- |
EX | 11122-68010 | 58 | 14 | 9 |
- |
K, 2K,3K (OLD) | 4 | IN | 11122-22020 | 46 | 13 | 8 |
11122-22010 |
EX | 11126-22020 | 51 | 13 | 8 |
11126-22010 |
5M (OLD) | 6 | IN | 11122-43010 | 50 | 13 | 8 |
- |
EX | 11126-41040 | 50 | 13 | 8 |
- |
20R,21R 22R N | 4 | IN | 11122-38010/21 | 57 | 13 | 8 |
11122-35020 |
EX | 11126-38020 | 57 | 13 | 8 |
- |
1C,2C | 4 | IN | 11122-64010/11 | 46 | 13 | 8 |
- |
EX | 11126-64010 | 50 | 13 | 8 |
11126-24020 |
FA | | IN | 11122-60010 | 63 | 14.2 | 8 |
11122-60020 |
EX | 11126-60010 | 70 | 14.2 | 8 |
11126-60020 |
2E,3E EE80 3 valve guide | | IN | 11122-10040 | 40 | 11 | 6 |
- |
EX | 11126-10040 | 40 | 11 | 6 |
- |
3R | | IN | 11122-40010 | 61 | 14 | 9 |
- |
EX | 11126-40010 | 67 | 14 | 9 |
- |
3S | | IN | 11122-88320 | 45 | 11 | 6 |
- |
EX | 11122-88320 | 45 | 11 | 6 |
- |
7MGE(4AG) | | IN | 11122-42010 | 40 | 11 | 6 |
- |
EX | 11122-42010 | 40 | 11 | 6 |
- |
13T | | IN | 11121-63020 | 48.5 | 13.1 | 8 |
- |
EX | 11126-63020 | 52 | 13.1 | 8 |
- |
CORONA | 4 | IN | - | 57 | 14 | 8 |
- |
EX | - | 57 | 14 | 8 |
- |
LANDCR UISER | 4 | IN | - | 61 | 14 | 9 |
- |
EX | - | 63 | 14 | 8 |
- |
3L,1HZ | 4 | IN | 11122-54020 | 40 | 13 | 8 |
- |
EX | 11126-54020 | 40 | 13 | 8 |
- |
2F(RYC) | 6 | IN | 11122-60021 | 70 | 14 | 8 |
- |
EX | 11126-60021 | 63 | 14 | 8 |
- |
3VZE | 6 | IN | 11122-65020 | 46 | 13 | 8 |
- |
EX | - | 46 | 13 | 8 |
- |
2T2FE 16V | 8 | IN | 11122-50040 | 48 | 11 | 6 |
- |
EX | - | 48 | 11 | 6 |
- |
1RZ | 4 | IN | 11122-75010/20 | 45 | 13 | 8 |
- |
EX | - | 45 | 13 | 8 |
- |
LEXUS300 24V | 12 | IN | - | 34 | 9.7 | 5 |
- |
EX | - | 34 | 9.7 | 5 |
- |
| | IN | - | 50 | 13 | 8 |
- |
EX | - | 54 | 13 | 8 |
- |
1D,1DZ | 8 | IN | 11126-76004 | 50 | 13 | 8 |
- |
EX | 11122-76001 | 50 | 13 | 8 |
- |
1FZ | 12 | IN | 11122-66020 | 42 | 11.5 | 7 |
- |
EX | - | 42 | 11.5 | 7 |
- |
1S,2S | 8 | IN | 11122-63020 | 45 | 11 | 6 |
- |
EX | 11126-63020 | 45 | 11 | 6 |
- |
1HZ | | IN | 11122-17020 | | | |
- |
EX | 11126-17020 | | | |
- |
3AU | 3 | IN | 11122-15020 | 43 | 11.5 | 7 |
- |
EX | 11126-15020 | 49 | 11.5 | 7 |
- |
1.6 20V | 10 | IN | - | 38 | 9.7 | 5 |
- |
EX | - | 45 | 9.7 | 5 |
- |
| | IN | 11122-20020 | | | |
- |
EX | 11126-20020 | | | |
- |
DK10 DK20 | 6 | IN | 11121-1140 | 97 | 22 | 12 |
2-301-1301-01 |
EX | 11125-1130 | 96 | 22 | 12 |
2-301-1304-01 |
Other Models:
Offering engine valve guide for motorcycle, SEAT, SAAB, PLYMOUTH, MORRIS, MG, MASSEY, JAGUAR, IVECO, INTERNATIONAL, HUMBER, HILLMAN, FORD, GM, KIMATSU, CUMMINS, COMMER, ROVER, CATERPILLAR(CAT), CHRYSLER, BMW, AUSTIN, SUBARU , RENAULT, CADILLAC, and so on.
ALFA | DAIHATSU | ISUZU | MG | ROVER |
AUDI | DAEWOO | INTERNATIONAL | MORRIS | SUZUKI |
AUSTIN | FIAT | IVECO | MOTORCYCLE | SUBARU |
BENZ | FORD | JAGUAR | NISSAN | SAAB |
BMW | GM | KOMATSU | OPEL | SCANIA |
CADILLAC | HILLMAN | KIA | PERKINS | SEAT |
CATERPILLAR (CAT) | HINO | LADA | PEUGEOT | TOYOTA |
COMMER | HONDA | MAZDA | PLYMOUTH | VOLVO |
CHRYSLER | HUMBER | MITSUBISHI | PORSCHE | VW (Volkswagen) |
CUMMINS | HYUNDAI | MASSEY | RENAULT | Others...... |
Other Parts:
Offering engine valve, valve guide, valve seat, valve spring, valve spring seat, and so on.
SERVICE
1) Offering sample and drawing before producing;
2) Quality guarantee: 2 years in 60000-80000kms;
3) Making laser logo upon customers' needs;
4) Developing new models according to samples or drawings;
PACKAGE & SHIPPING
1) Neutral packing, XYTOSAN packing or according to customers' requirements;
2) Delivery time: 3 days if have stocks & about 45 days for producing;
3) By sea or air(TNT, DHL, FEDEX, UPS, etc. ).
